Tak nám do dílny přivezli zase další hračku, nádherný hydraulický lis s tlakem 600 tun, vzhledově krásný a pracant všude znamý. Legendární „vajíčko“ jak se mu přezdívá bylo většinou ve zkušebnách, nebo ve výzkumných ústavech. Je to rozměrově malý, jednoduchý stroj, spolehlivý a velmi robusní, bytelný, se svoji váhou cca 2tuny i dost stabilní.
Hydrailucký lis CZR 600-1 rozměry
Tento lis má k sobě z boku připevněné hydraulické čerpadlo a vysokotlakými trubkami je tedy na pevno spojený.
CZR 600-1 štítek
Na lisu je z předu štítek s označením hodnot a pod štítkem je seriové číslo bloku. 011 2587-800AT -39-17
TOS NÁRODNÍ PODNIK
MADE IN CZECHOSLOVAKIA 01
HS 4 1958
TYP CZR600-1 No 0112587
t 600 at 670
Lis CZR 600 popis
Technický popis lisů CZR600-1 a CZR600-2 je téměř stejný.
Výrobce:TOS Rakovník
Rok výroby: 1971
Síla:
– lisovací 600 Mp
– zpětná 12 Mp
Zdvih Z: 125 mm
Otevření 300+5, -1
Rychlost lisovací:
-nízkým tlakem (10 at) 2,2 mm/s
-vysokým tlakem (670 at) 0,08 mm/s
Rychlost zpětná vysokým tlakem 4,00 mm/s
Průchod B: 300 mm
Největší otevření lisu H: 300 mm
Průměr upínací desky:
– spodní 345 mm
-horní 350 mm
Provozní tlak kapaliny: 670 kp/cm2
Výkon elektromotoru čerpadla: 0,74 kW
Rozměry lisu (délka x šířka x výška): 1600x800x1980 mm
Hmotnost lisu: 2400 kg s čerpadlem
FOTOgalerie

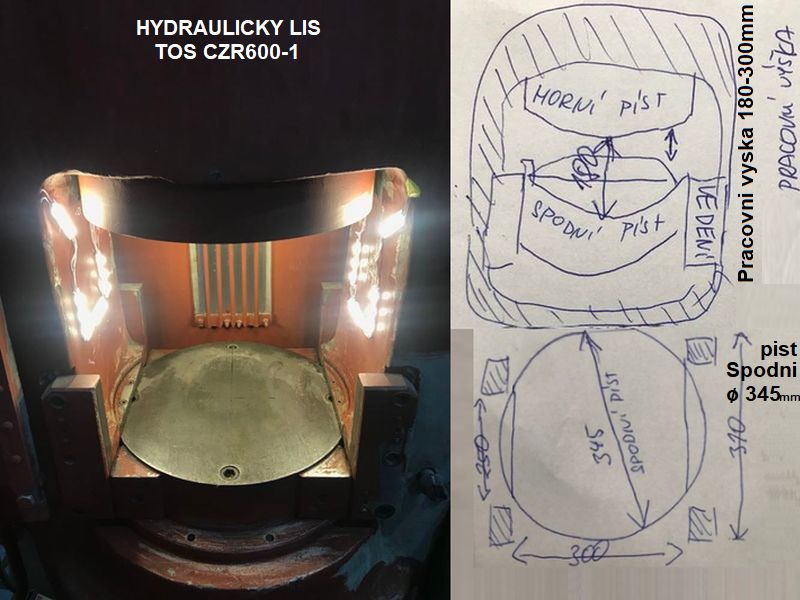

Pracovní prostor lisu, osvětlení a rozměry.
